一、产品简介

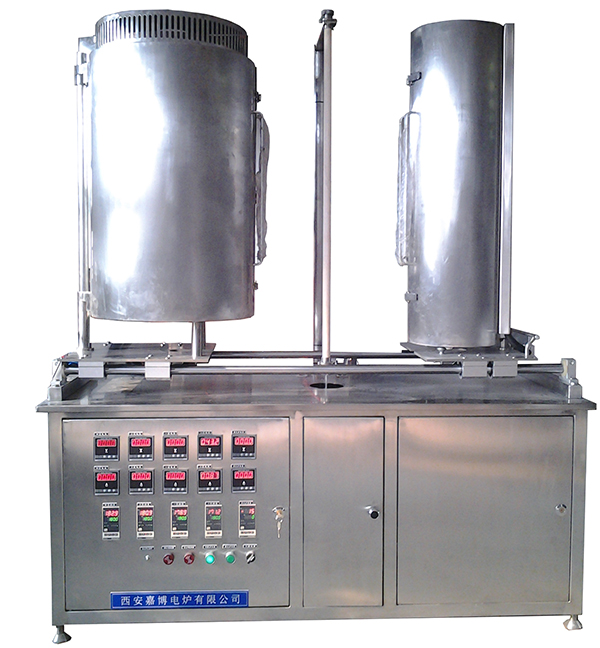

本系列预氧炭化炉外形为长方体，非为上下两部分，上部分为加热炉体，由预氧炉和炭化炉组成；左部为预氧炉外壳用304拉丝板卷成两个半圆，上下焊接不锈钢端盖。两个半圆通过后部轴承连接在一起，内部炉膛为真空浇注成型，炉丝均匀的镶嵌在炉膛表面，保温效果好，为了保证炉膛内部的均匀性，采用四区加热，以保证碳纤维丝能够更好地预氧；右部为炭化炉用304拉丝板卷成两个半圆，上下焊接不锈钢端盖，两个半圆通过后部轴承连接在一起，内部炉膛为真空浇注成型采用硅钼棒加热，以延长碳纤维丝碳化的长度；中部固定28mm的氧化铝刚玉管，刚玉管两边安装法兰，并带有进气封。碳纤维丝安装在刚玉管内部。碳纤维丝做预氧时左部预氧炉通过导轨滑到中部，将刚玉管夹在炉膛中部对刚玉管内部的碳纤维丝进行预氧，预氧完毕后预氧炉滑回左部，碳化时将右部炭化炉滑到中部对碳纤维丝进行碳化，使用方便。
下部分左边为物品储物柜，用于放置实验时的材料及工具，右边为电炉控制系统，控制预氧炉与炭化炉的加热。温控仪表采用日本岛电仪表，操作方便，读书数直观。
本系列预氧炭化炉带有超温报警功能，如果出现超温时，超温报警器开始报警，通知使用者，并切断主电源，防止事故的发生。出现断偶时报警器也会开始报警。
二、产品型号，名称，技术参数
产品型号：SK3-16-Φ60×800-JBL
产品名称：预氧炭化炉
使用单位：北京化工大学碳纤维研究所
技术参数：
电源电压： 220V；380V 相 数：1相；三相
预氧炉温度：≤350℃ 炭化炉温度：≤1600℃
预氧炉功率：2.5KW 炭化炉功率： 21KW
预氧炉均匀区：600mm 炭化炉均匀区：200mm
预氧炉加热体：国产电炉丝 炭化炉加热体：硅钼棒
可根据客户要求进行设计，安装，生产，制造
